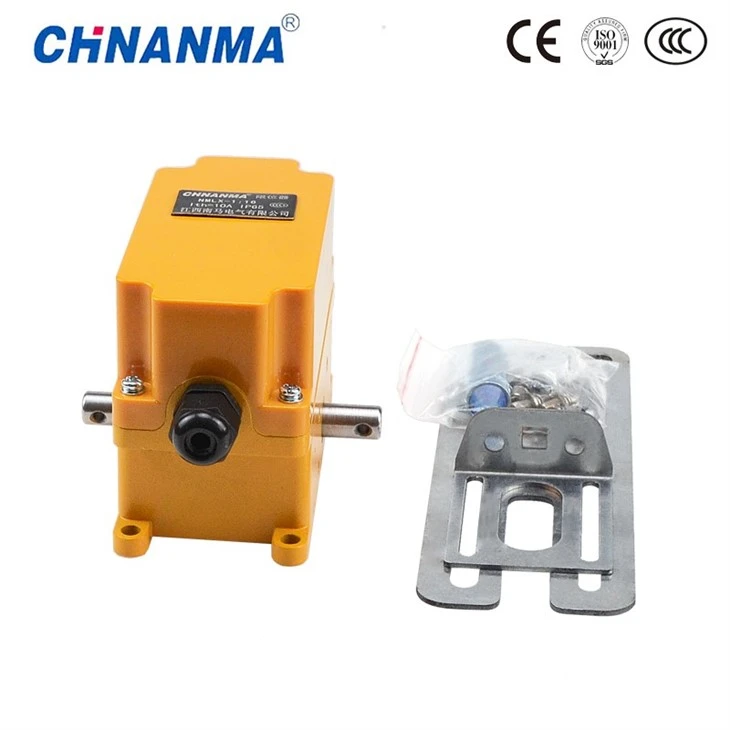

Daugiafunkcis kelionių ribotuvas

Produkto pristatymas:

NMLX{0}}:16 Daugiafunkcis kelionės ribotuvas

Daugiafunkcinis kelionės ribotuvas gali būti plačiai naudojamas statybose, uostuose, kasyboje ir kitose kėlimo, transmisijos mašinų erdvės koordinačių valdymo ir ribojimo pramonės šakose, mažo dydžio, kelių funkcijų, didelio tikslumo, reguliuojamo limito, universalaus ir priežiūros įrengimo bei lengvo reguliavimo naudojimo. ir kitos savybės

Pagrindiniai techniniai parametrai:

A. Darbo aplinka: Aplinkos drėgmė: 233-328K (-40--+55 laipsnis); Santykinė oro drėgmė: ne daugiau kaip 90%;
B. Perdavimo santykis: 1:13-960;
C. kartotinis padėties nustatymo tikslumas: atminties CAM kampo paklaida ne didesnė kaip;

D. vardinė įtampa: AC: 125-250V, DC: 30 V;
E. vardinė srovė: 6A;
F. valdymo kilpa;

Standartinė dizaino kilpa yra 1-4, kuri gali būti padidinta iki 5-6 valdymo kilpų, atsižvelgiant į vartotojo poreikius.

Daugiafunkcinio eigos ribotuvo tipo daugiafunkcinė eigos ribotuvo konstrukcija

DXZ daugiafunkcinis važiavimo ribotuvas sudarytas iš didelio tikslumo ir didelio perdavimo greičio reduktoriaus, mechaninio atminties valdymo mechanizmo ir jutiklio, sinchronizuoto su jo išėjimo velenu.

DXZ tipo daugiafunkcinio eigos ribotuvo veikimo principas

DXZ daugiafunkcio eigos ribotuvo ir valdomo mechanizmo sinchronizuojamas poslinkio signalas per išorinį skriemulio greičio keitimą yra sujungtas su ribotuvo įvesties velenu, o keičiant reduktoriaus greitį paverčiamas išėjimo veleno kampinio poslinkio signalu. 3, DXZ tipo daugiafunkcio važiavimo ribotuvo montavimas ir reguliavimas DXZ tipo daugiafunkcinės važiavimo ribos reguliavimo ašis, atitinkanti atminties CAM ir mikrojungiklį, yra: 1Z-1TZZ1WK; 2Z -- 2T -- 2WK; 3Z -- 3T -- 3WK; 4Z -- 4T -- 4WK;

DXZ tipo daugiafunkcinė eigos ribotuvo reguliavimo programa

A. Atidarykite viršutinį dangtį, patikrinkite ir priveržkite 2-M3x55 varžtus.

B. Atsukite M5 veržlę.

C. pagal poreikį valdomas mechanizmas atidaromas į nurodytą padėtį (be apkrovos), tuomet reikia akimirksniu perjungti mechanizmo valdymą atitinkantį mikrojungiklį. Tai yra, sureguliuokite atitinkamą reguliavimo ašį (Z), kad atminties CAM (T) nuspaustų mikrojungiklio (WK) kontaktą.

D. Priveržkite M5 veržlę. (Veržlė turi būti priveržta, kitaip atsiras atminties sutrikimas).

E. mechanizmas turėtų būti kelis kartus iškraunamas, kad būtų patikrintas atminties padėties tikslumas. (Pakartokite aukščiau aprašytą reguliavimą, jei jis neteisingas).

F. patvirtinti, kad vieta atitinka reikalavimus; Priveržkite M5 veržlę; Uždėkite dangtelį.

G. po įprasto mechanizmo veikimo dažnai reikia tikrinti, ar nepakeičiama atminties valdymo padėtis, kad būtų laiku ištaisyta.
